Stellen Sie sich vor, Sie halten ein nasses Handtuch in der Hand und berühren versehentlich einen defekten Föhn. Ohne Schutz würde der Strom durch Ihren Körper fließen - mit tödlicher Gefahr. Genau hier springt der FI-Schutzschalter (Fehlerstrom-Schutzschalter) ein. Er ist die unsichtbare Wache in Ihrer Verteilung, die innerhalb von Millisekunden den Strom abschaltet, bevor es zu spät ist. Doch was bedeutet das konkret für Ihr Zuhause? Und warum reicht eine einfache Sicherung nicht mehr aus?
In diesem Artikel erfahren Sie, wie diese lebensrettende Technik funktioniert, welche Normen aktuell gelten und worauf Sie bei der Installation oder Nachrüstung unbedingt achten müssen. Wir klären auch, ob Sie selbst Hand anlegen dürfen (Spoiler: Vorsicht!) und wann es sich lohnt, auf teurere Modelle umzusteigen.
Was genau macht ein FI-Schutzschalter?
Ein herkömmlicher Leitungsschutzschalter (die bekannten „Sicherungen“ in Ihrer Schaltschrank) schützt nur Kabel und Geräte vor Überlastung oder Kurzschluss. Er reagiert also darauf, dass zu viel Strom fließt. Ein Mensch, der berührt wird, zieht jedoch oft nur wenige Milliampere - viel zu wenig, um eine normale Sicherung auszulösen, aber genug, um Herzrhythmusstörungen oder Tod zu verursachen.
Hier kommt der FI-Schutzschalter ins Spiel. Er misst ständig die Differenz zwischen dem hin- und zurückfließenden Strom. Fließt Strom über einen anderen Weg ab - zum Beispiel durch Ihren Körper zur Erde - erkennt er diesen sogenannten Fehlerstrom. Sobald dieser Wert einen bestimmten Grenzwert überschreitet, schaltet das Gerät blitzschnell ab.
| Merkmal | Leitungsschutzschalter (LS) | FI-Schutzschalter (RCD) |
|---|---|---|
| Schutzzweck | Kabel & Geräte (Überlast/Kurzschluss) | Menschen (Körperschluss/Fehlerstrom) |
| Auslösezeit | Millisekunden bis Sekunden | Max. 300 Millisekunden (bei 30mA) |
| Empfindlichkeit | d>Amper-Bereich (z.B. 16A, 25A) | Milliampere-Bereich (meist 30mA) |
| Pflicht nach VDE | Ja, für jeden Kreis | Ja, für Steckdosen, Bad, Außenbereich |
Die entscheidende Größe ist die Empfindlichkeit. Für Wohnbereiche gilt der Standardwert von 30 Milliampere (mA). Das ist der Grenzwert, unterhalb dessen ein elektrischer Schlag für gesunde Erwachsene meist noch überlebensfähig bleibt. Der FI-Schutzschalter muss bei diesem Fehlerstrom innerhalb von 300 Millisekunden abschalten. Diese Kombination aus niedriger Empfindlichkeit und kurzer Reaktionszeit rettet Leben.
Welche Typen gibt es und welcher passt zu Ihnen?
Nicht alle FI-Schutzschalter sind gleich. Die Wahl des richtigen Typs hängt davon ab, welche Verbraucher Sie angeschlossen haben. Hier werden die Unterschiede wichtig:
- Typ AC: Erkennt nur sinusförmige Wechselfehlerströme. Heute eher selten in Neubauten, da viele moderne Geräte elektronische Bauteile enthalten.
- Typ A: Erkennt zusätzlich pulsierende Gleichfehlerströme. Dies ist der aktuelle Standard für private Haushalte. Er deckt die meisten Geräte ab, darunter Computer, LED-Beleuchtung mit Trafo und Waschmaschinen. Laut Marktanalysen machen Typ-A-Geräte etwa 85% des deutschen Marktes aus.
- Typ B: Erkennt auch glatte Gleichfehlerströme. Notwendig bei Geräten mit Gleichrichtern, wie sie in Wallboxen für E-Autos, Solaranlagen mit Wechselrichtern oder bestimmten Industrieanlagen vorkommen. Diese Geräte sind deutlich teurer (ca. 60-75 Euro gegenüber 35-45 Euro für Typ A).
Für die meisten Einfamilienhäuser reicht Typ A völlig aus. Wenn Sie jedoch eine Wallbox (Ladesäule für Elektrofahrzeuge) planen oder bereits besitzen, sollten Sie prüfen, ob Ihr bestehender FI-Schutzschalter Typ B-fähig ist. Die Bundesnetzagentur prognostiziert bis 2030 eine Verdopplung der Nachfrage nach Typ-B-Geräten, getrieben durch die Elektromobilität.
Ist die Installation selbst erlaubt?
Das ist die häufigste Frage, und die Antwort ist leider streng: In Deutschland darf eine Elektroinstallation, einschließlich des Einbaus eines FI-Schutzschalters, prinzipiell nur von einem Elektrofachbetrieb (Zertifizierte Firma für elektrische Anlagen) durchgeführt werden. Warum? Weil Fehler hier lebensgefährlich sein können.
Laut einer Studie des Verbandes der Elektrotechnik (VDE) sind jährlich rund 120 Brände auf unsachgemäße Elektroinstallationen zurückzuführen. Ein falsch angezogener Klemmenanschluss kann sich erhitzen und Funken schlagen. Zudem muss nach der Installation eine umfangreiche Messung durchgeführt werden, um die Funktionssicherheit zu gewährleisten. Dazu gehört die Prüfung der Ableitwerte und die Funktionsprüfung der Auslösung.
Gibt es Ausnahmen? Ja, theoretisch dürfen Hausbesitzer Arbeiten an eigenen Anlagen durchführen, wenn sie die erforderliche Fachkunde nachweisen können. In der Praxis verlangt jedoch jede Versicherung im Schadensfall den Nachweis einer fachgerechten Installation. Wenn Sie also als Laie etwas falsch anschließen und es brennt, droht der Totalverlust der Versicherungszahlung. Daher raten Experten dringend von DIY-Installationen am Hauptverteiler ab.

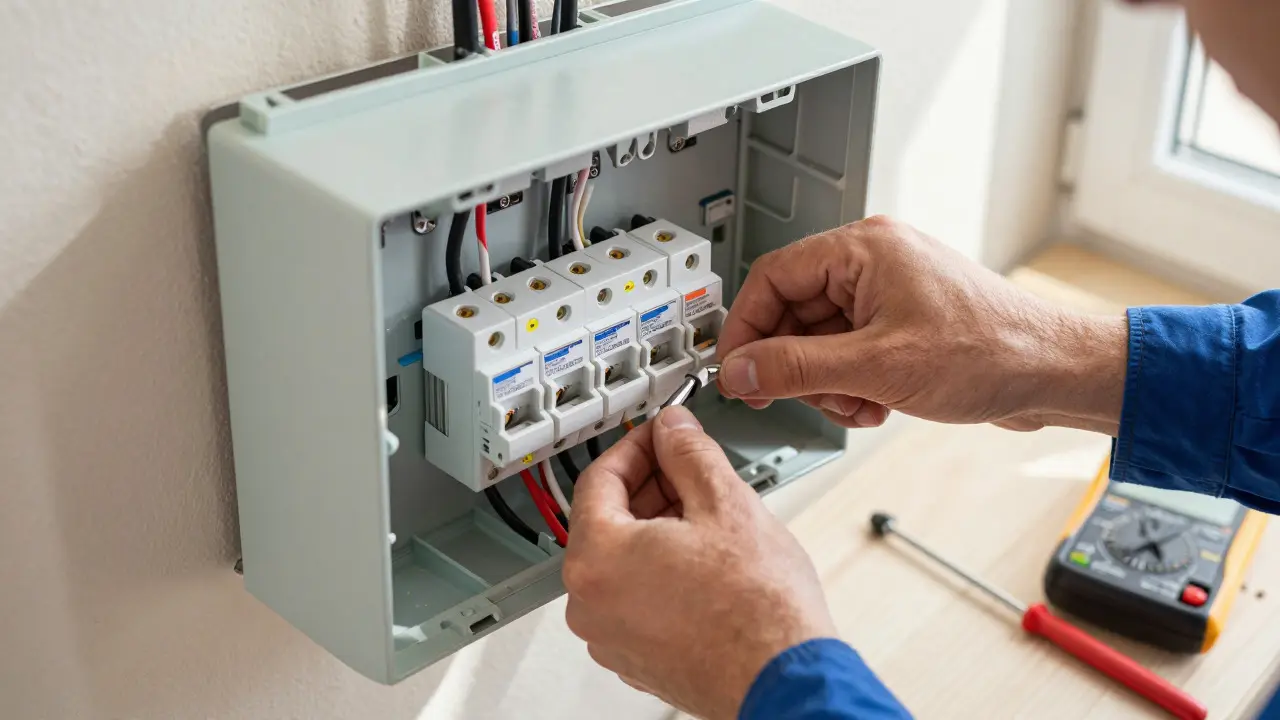

So läuft die professionelle Installation ab
Wenn Sie einen Elektriker beauftragen, sollte er folgenden Ablauf einhalten. Es lohnt sich, diesen Prozess zu verstehen, damit Sie wissen, worauf Sie achten müssen:
- Spannungsfreiheit herstellen: Der Hauptsicherungskasten wird abgeschaltet. Mit einem Spannungsprüfer (Duspol) wird an mehreren Punkten geprüft, ob wirklich keine Spannung mehr anliegt.
- Montage auf der Hutschiene: Der FI-Schutzschalter wird auf die DIN-Hutschiene geklickt. Wichtig: Oben einhängen, unten festdrücken, bis es einrastet.
- Verdrahtung: Der FI-Schutzschalter wird immer vor den Leitungsschutzschaltern installiert. Die Zuleitung vom Zähler kommt oben rein, die Weiterleitung zu den Sicherungen unten raus. Dabei werden Phase (L) und Nullleiter (N) geführt. Der Schutzleiter (PE, grün-gelb) geht direkt zur PE-Klemme und führt nicht durch den FI-Schutzschalter!
- Anzugsmoment: Die Klemmschrauben müssen mit einem definierten Drehmoment (oft ca. 2,8 Nm) festgezogen werden, um Kontaktbrüche zu vermeiden.
- Erstmessung: Nach dem Einschalten prüft der Elektriker mit einem Messgerät die Isolationswiderstände und die Auslösezeiten. Erst dann ist die Anlage betriebsbereit.
Ein Profi benötigt für eine solche Nachrüstung in der Regel 1 bis 2 Stunden. Die Kosten liegen je nach Aufwand und Anzahl der Kreise bei etwa 150 bis 250 Euro, plus Materialkosten.
Wann ist ein FI-Schutzschalter gesetzlich Pflicht?
Seit der Novellierung der VDE-Norm 0100-410 (in Kraft seit April 2020) gelten strenge Regeln. Ein FI-Schutzschalter mit 30 mA Empfindlichkeit ist zwingend vorgeschrieben für:
- Alle Steckdosenkreise in Wohnbereichen (bis 20A).
- Alle Stromkreise in Bädern (auch wenn dort keine Steckdose neu hinzukommt, betrifft dies oft die Beleuchtung).
- Steckdosen im Außenbereich und Garten.
- Beleuchtungskreise in Wohngebäuden (seit 2009).
Das bedeutet: Wenn Sie Ihr Bad renovieren oder eine neue Terrasse mit Beleuchtung ausstatten, muss der zuständige Stromkreis zwingend durch einen FI-Schutzschalter abgesichert sein. Bei Altbauten, die vor diesen Normen errichtet wurden, besteht keine automatische Nachrüstpflicht, solange keine Änderungen an der Anlage vorgenommen werden. Sobald Sie aber eine Modernisierung durchführen, greift die sogenannte „Bestandsanlage-Regelung“: Der betroffene Teil der Anlage muss dann den aktuellen Standards entsprechen.
Häufige Probleme und Lösungen
Oftmals lösen FI-Schutzschalter scheinbar grundlos aus. Das ist frustrierend, hat aber meist eine technische Ursache. Hier sind die häufigsten Szenarien:
| Problem | Mögliche Ursache | Lösung |
|---|---|---|
| Unregelmäßiges Auslösen | Hoher Ableitstrom durch viele Elektronikgeräte (PC, TV, LED-Treiber) | Summe der Ableitströme prüfen. Ggf. mehrere FI-Schutzschalter verwenden, um Lasten zu trennen. |
| Direktes Auslösen beim Einschalten | Defektes Gerät oder Feuchtigkeit in einer Steckdose | Geräte einzeln wieder anschließen, um den Schuldigen zu finden. |
| Auslösen nur bei Regen | Feuchte Isolation bei Außenleuchten oder Gartenteichpumpe | Isolationswiderstand messen, defekte Leuchte austauschen. |
Ein Tipp von der Praxis: Teilen Sie Ihre Stromkreise sinnvoll auf. Anstatt alle Steckdosen hinter einem einzigen FI-Schutzschalter zu betreiben, nutzen Sie zwei parallele FI-Schutzschalter. So bleibt im Falle eines Auslösens nur die Hälfte des Hauses ohne Strom, und Sie können leichter den fehlerhaften Kreis identifizieren.
Kosten und Wartung
Wie lange hält so ein Gerät? Die durchschnittliche Lebensdauer liegt bei 15 bis 20 Jahren. Danach kann die Mechanik verschleißen oder die Empfindlichkeit nachlassen. Daher empfiehlt der Zentralverband Elektrotechnik- und Informationstechnik-Handwerk (ZVEH), ältere Geräte im Rahmen einer regelmäßigen Sicherheitsprüfung (alle 5 Jahre empfohlen) überprüfen zu lassen.
Die Wartung ist einfach: Drücken Sie regelmäßig (z.B. monatlich) die Prüftaste („T“-Taste) am Gerät. Es sollte sofort ausschalten. Schalten Sie es danach wieder ein. Wenn es nicht auslöst, ist das Gerät defekt und muss sofort ersetzt werden. Dieser Test kostet nichts und bestätigt, dass die Mechanik funktioniert.
Die Kosten für ein neues Gerät belaufen sich auf:
- Typ A (Standard): Ca. 35-45 Euro pro Stück.
- Typ B (für Wallboxen/E-Mobilität): Ca. 60-75 Euro pro Stück.
- Handwerkerkosten: Ca. 150-250 Euro inkl. MwSt. für Montage und Messung.
Zukunft der elektrischen Sicherheit
Die Technologie steht nicht still. Forscher am Fraunhofer-Institut arbeiten bereits an digitalen FI-Schutzschaltern, die nicht nur stromführend sind, sondern auch analysieren, warum ein Fehlerstrom auftritt. Ziel ist es, unnötige Abschaltungen zu vermeiden, wenn der Fehler harmlos ist (z.B. kurze Störungen durch große Motoren), aber bei echten Gefahren sofort zu reagieren. Bis diese Geräte weit verbreitet sind, dauert es noch einige Jahre, voraussichtlich ab 2027.
Bis dahin gilt: Halten Sie sich an die VDE-Normen, verwenden Sie Typ-A-Geräte für den Hausgebrauch und Typ-B-Geräte für Ihre E-Auto-Ladestation. Und vergessen Sie nie: Eine sichere Elektroanlage ist keine Ausgabe, sondern eine Investition in Ihr Leben und das Ihrer Familie.
Muss ich meinen alten FI-Schutzschalter austauschen?
Nicht automatisch. Solange er funktioniert und der Prüftaste-Test erfolgreich ist, kann er bleiben. Allerdings sollten sehr alte Geräte (älter als 20 Jahre) wegen möglicher Verschleißerscheinungen überprüft werden. Wenn Sie neue Verbraucher wie eine Wallbox anschließen, könnte ein Austausch auf Typ B notwendig sein.
Warum löst mein FI-Schutzschalter immer wieder aus?
Das liegt oft an einem zu hohen Gesamt-Ableitstrom. Moderne Elektronikgeräte haben kleine Leckströme. Summiert man viele davon auf einem Kreis, kann die Grenze von 30 mA erreicht werden. Die Lösung ist oft, die Last auf mehrere FI-Schutzschalter zu verteilen, statt alles hinter einem zu betreiben.
Darf ich den FI-Schutzschalter selbst tauschen?
Rechtlich gesehen nur, wenn Sie Elektrofachkraft sind. Für Laien ist es riskant, da falsche Verdrahtung Brandgefahr birgt und die Versicherung im Schadensfall ablehnen kann. Zudem sind Messungen nach dem Tausch Pflicht, die Spezialwerkzeug erfordern. Ein Elektriker ist hier die sicherere Wahl.
Brauche ich einen speziellen FI-Schutzschalter für meine Wallbox?
Ja, in der Regel benötigen Sie einen FI-Schutzschalter vom Typ B, da Wallboxen Gleichfehlerströme erzeugen können, die ein herkömmlicher Typ-A-Schalter nicht erkennt. Dies ist besonders wichtig für die Brandschutzsicherheit der Ladeinfrastruktur.
Wie oft sollte ich die Prüftaste drücken?
Empfohlen wird einmal im Monat. Der Vorgang dauert nur Sekunden: Taste drücken, der Schalter fällt aus, dann wieder einschalten. So stellen Sie sicher, dass die Mechanik nicht verklemmt ist und im Ernstfall funktioniert.
