Stellen Sie sich vor: Die Bohrhämmer sind verstummt, der Putz ist frisch, und die neue Küche steht. Doch bevor Sie das Licht zum ersten Mal einschalten dürfen, fehlt noch ein entscheidender Schritt. Ohne eine ordnungsgemäße Elektroprüfung ist eine sanierte Installation rechtlich nicht betriebsbereit und birgt immense Haftungsrisiken.. Viele Hausbesitzer und sogar einige Handwerker unterschätzen diesen Punkt. Es geht hier nicht um Bürokratie, sondern um Ihre Sicherheit und die Ihrer Familie. Eine fehlerhafte Dokumentation kann im Schadensfall dazu führen, dass die Versicherung zahlt - oder eben nicht.
In diesem Artikel kläre ich auf, was genau hinter dem Begriff „prüfpflichtige Instandsetzung“ steckt, welche Messungen laut DIN VDE 0100-600 ist die zentrale Norm für die Erstprüfung elektrischer Anlagen in Deutschland. durchgeführt werden müssen und wie ein valides Messprotokoll aussieht. Wir schauen uns an, worauf Sie bei der Abnahme achten müssen, damit keine bösen Überraschungen später auftreten.
Wann wird aus einer Reparatur eine prüfpflichtige Instandsetzung?
Nicht jeder Austausch einer Steckdose löst eine komplexe Prüfungspflicht aus. Aber wann genau beginnt diese Pflicht? Die Grenze zieht die DGUV Vorschrift 1 regelt den Arbeitsschutz und definiert, wann elektrische Anlagen geprüft werden müssen. sowie die Technischen Regeln für Betriebssicherheit (TRBS 1203). Entscheidend ist der Umfang der Maßnahme.
- Einfache Wartung: Das Reinigen von Schaltschränken oder das Austauschen einer defekten Sicherung zählt nicht als Instandsetzung.
- Prüfpflichtige Instandsetzung: Sobald Sie Leitungen austauschen, einen neuen Verteiler einbauen, die Netzform ändern (z. B. von TN-C auf TN-S) oder Schutzmaßnahmen grundlegend modifizieren, liegt eine prüfpflichtige Instandsetzung vor.
In solchen Fällen reicht es nicht, einfach nur zu prüfen, ob Strom fließt. Die gesamte Anlage muss neu bewertet werden. Warum? Weil alte Leitungen oft mit neuen Komponenten kombiniert werden, was zu unvorhersehbaren Wechselwirkungen führen kann. Ein alter Querschnitt mag für eine neue, leistungsfähigere Leitungsschutzschalter-Kombination plötzlich kritisch sein. Daher verlangt die Norm eine systematische Überprüfung aller betroffenen Bereiche.
Der Prüfprozess: Besichtigen, Erproben, Messen
Viele denken bei Elektroprüfung sofort an Messgeräte mit vielen Kabeln. Doch die eigentliche Arbeit beginnt lange vorher. Nach DIN VDE 0100-600 gliedert sich die Prüfung in drei klare Phasen. Überspringen Sie eine davon, ist das Protokoll wertlos.

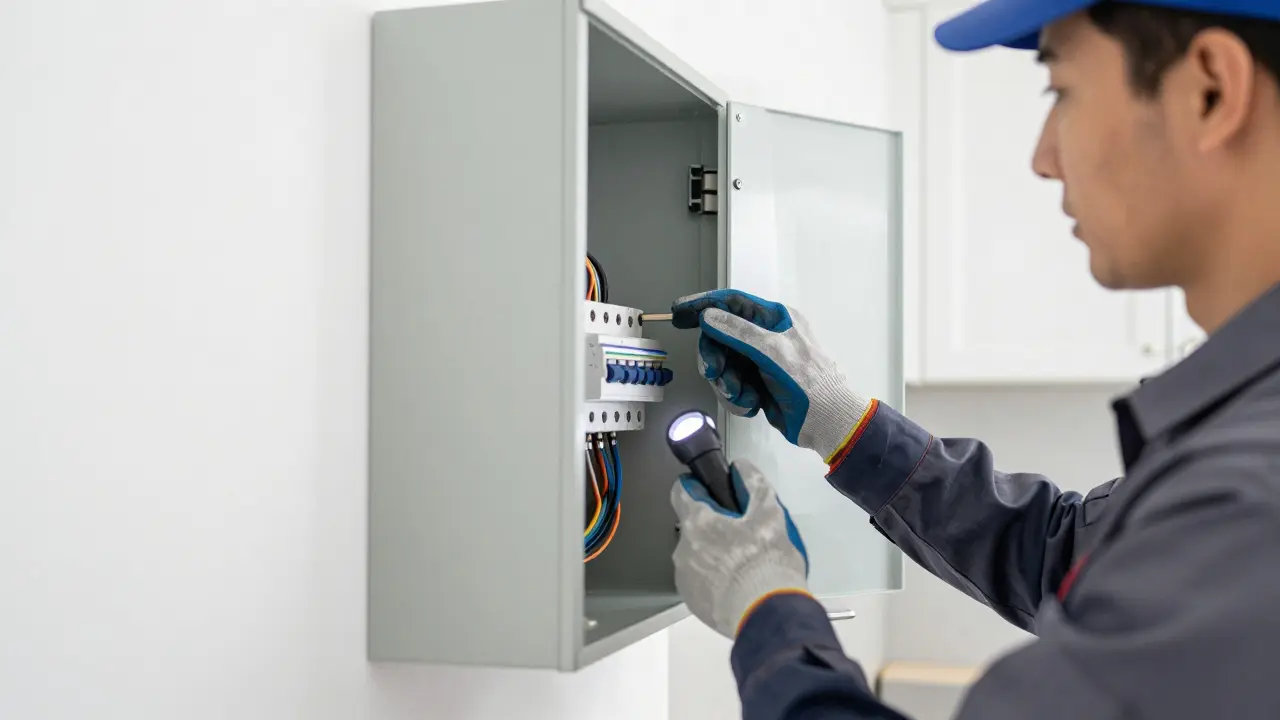

- Besichtigung (Sichtprüfung): Hier wird geschaut, nicht gemessen. Sind die Kabel richtig verlegt? Gibt es sichtbare Beschädigungen? Ist der Berührungsschutz gegeben? Werden Schutzleiter korrekt angeschlossen? Diese Phase filtert grobe Fehler heraus, bevor überhaupt Strom angelegt wird.

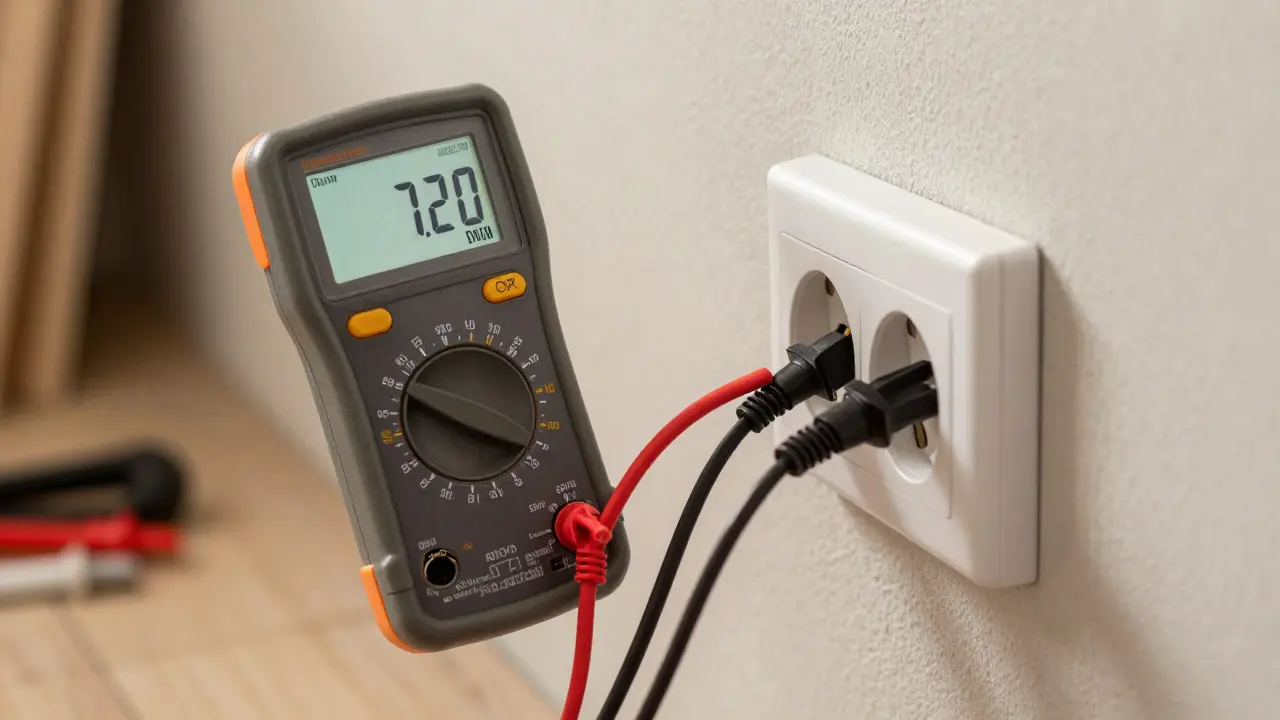

- Messung: Nun kommen die Geräte ins Spiel. Widerstände, Isolationswerte und Schleifenimpedanzen werden ermittelt. Dies liefert die harten Daten für das Protokoll.
- Erprobung: Am Ende wird die Funktion getestet. Löst der FI-Schalter wirklich ab? Funktioniert die Not-Aus-Taste? Leuchten alle Lampen?
Die Reihenfolge ist wichtig. Sie messen nie an einer Anlage, die nicht erst einmal visuell als sicher eingestuft wurde. Eine beschädigte Isolierung könnte bei der Messung mit hoher Spannung durchschlagen und Personen gefährden.
Die wichtigsten Messwerte im Detail
Was genau steht eigentlich in Ihrem Messprotokoll? Hier sind die Kernparameter, die jede seriöse Elektrofachkraft ermitteln und dokumentieren muss.
| Messgröße | Zweck der Messung | Typische Grenzwerte / Hinweise |
|---|---|---|
| Durchgängigkeit des Schutzleiters | Sicherstellen, dass im Fehlerfall der Strom sicher zur Erde abgeleitet wird. | Widerstandswert muss sehr niedrig sein (oft < 1 Ω). Hängt stark vom Kabelquerschnitt und der Länge ab. |
| Isolationswiderstand | Kontrolle, ob keine unerwünschten Leitpfade zwischen den Leitern bestehen. | Muss > 0,5 MΩ betragen. Bei modernen Anlagen oft deutlich höher (> 10 MΩ). |
| Schleifenimpedanz | Überprüfung, ob der Kurzschlussstrom hoch genug ist, um die Sicherung schnell auszulösen. | Abhängig vom verwendeten Leitungsschutzschalter (B-, C- oder D-Kennlinie). |
| FI-Schalter-Prüfung | Test der Ansprechzeit und des Ansprechmods des Fehlerstromschutzschalters. | Muss bei 0,5-fachem Bemessungsstrom innerhalb der Normzeit auslösen (z.B. 300 ms bei 30 mA). |
Achten Sie darauf, dass diese Werte nicht nur gemessen, sondern auch plausibel sind. Ein Isolationswiderstand von genau 1,0 MΩ wirkt verdächtig, als wäre er geraten. Echte Messungen schwanken leicht. Zudem müssen die verwendeten Messgeräte kalibriert sein. Ein veraltetes Kalibrierdatum macht das gesamte Protokoll angreifbar.
Das Messprotokoll: Mehr als nur ein Zettel
Das Messprotokoll ist das rechtliche Dokument, das den Zustand der Anlage zum Zeitpunkt der Prüfung festhält. ist Ihr wichtigstes Werkzeug im Streitfall. Es ersetzt keine mündlichen Zusicherungen. Was muss zwingend enthalten sein?
- Anlagenidentifikation: Wo befindet sich die Anlage? Welche Räume sind betroffen? Eine eindeutige Zuordnung ist Pflicht.
- Verwendete Normen: Hier muss stehen, dass nach DIN VDE 0100-600 geprüft wurde.
- Messwerte pro Stromkreis: Keine Pauschalangaben! Jeder einzelne Stromkreis (z. B. „Steckdosen Küche“, „Beleuchtung Flur“) braucht seine eigenen Werte.
- Geräteangabe: Typ und Seriennummer der Messgeräte sowie deren Kalibrierstatus.
- Unterschrift: Die verantwortliche Elektrofachkraft muss das Dokument unterschreiben. Elektronische Signaturen sind heute Standard und gelten als vollwertig.
Fehlende Details sind der häufigste Fehler. Wenn später ein Brand ausgetobt hat und die Versicherung fragt: „War der FI-Schalter im Wohnzimmer tatsächlich geprüft?“, dann hilft ein generisches Protokoll ohne Raumzuordnung nichts. Seien Sie konkret.
Die formale Abnahme: Übergabe an den Auftraggeber
Nach der technischen Prüfung folgt die administrative Abnahme. Hier kommen Auftraggeber und Auftragnehmer zusammen. Das Abnahmeprotokoll dokumentiert die vertragliche Übereinstimmung zwischen Leistungserbringer und Kunde. dient zwei Zwecken: Es bestätigt, dass die Arbeit erledigt ist, und es regelt offene Punkte.
Ein gutes Abnahmeprotokoll enthält:
- Die Kopie des vollständigen Messprotokolls.
- Aktualisierte Pläne (Stromlaufpläne, Verteilerpläne). Alte Pläne sind nach einer Sanierung oft Müll. Neue Pläne sind Pflicht für zukünftige Reparaturen.
- Eine Liste offener Mängel („Mängelliste“). Vielleicht war eine Deckenrose nicht lieferbar? Tragen Sie dies klar auf, mit Frist bis zur Nachbesserung.
- Die Unterschriften beider Parteien.
Ohne dieses Dokument bleibt der Auftragnehmer haftbar für alles, was später schiefgeht, selbst wenn er technisch alles richtig gemacht hat. Die Abnahme ist der Moment, in dem das Risiko vom Elektriker auf den Betreiber übergeht.
Häufige Fallstricke und wie Sie sie vermeiden
Aus meiner Erfahrung in Klagenfurt und der Umgebung sehe ich immer wieder dieselben Probleme. Vermeiden Sie diese Fallen:
1. Vernachlässigung der alten Teile: Oft wird nur das Neue geprüft. Aber wenn Sie eine neue Leitung an einen alten Verteiler anschließen, muss auch der alte Verteiler mit seinen alten Sicherungen geprüft werden. Die Schnittstelle ist der kritische Punkt.
2. Fehlende Potentialausgleichsprüfung: In Bädern oder Küchen gibt es viele metallene Oberflächen. Der berührte Potentialausgleich muss ebenfalls durchgemessen werden. Wird dies vergessen, besteht Lebensgefahr bei einem Defekt.
3. Unklare Dokumentation: Kursive Handschrift, fehlende Einheiten (Ohm statt Milliohm?) oder gestrichene Werte ohne Gegenzeichnung machen ein Protokoll unwirksam. Nutzen Sie digitale Tools, die automatisch Berechnungen durchführen und Fehler ausschließen.
Zukunftstrends: Digitalisierung der Prüfung
Die Branche wandelt sich. Papierprotokolle verschwinden zunehmend zugunsten digitaler Lösungen. Apps für Elektrofachkräfte ermöglichen es, Messwerte direkt am Smartphone einzugeben, Fotos anzuhängen und das Protokoll sofort per E-Mail an den Kunden zu senden. Dies erhöht die Transparenz und reduziert den Verwaltungsaufwand erheblich. Für Sie als Hausbesitzer bedeutet das: Fordern Sie ein digitales Protokoll an. Es ist leichter durchsuchbar und besser archivierbar.
Wie lange muss ich das Messprotokoll aufbewahren?
Es empfiehlt sich, das Protokoll dauerhaft aufzubewahren, idealerweise in einem festen Ordner zusammen mit anderen Hausdokumenten. Rechtlich gesehen sollten Sie es mindestens so lange halten, wie die Verjährungsfrist für Gewährleistungsansprüche läuft (in der Regel 2 Jahre nach Abnahme im Verbraucherbereich), aber für künftige Verkäufe oder Versicherungen ist die langjährige Aufbewahrung ratsam.
Darf ich die Elektroprüfung selbst durchführen?
Nein. Die Prüfung und insbesondere die Ausstellung des Protokolls darf nur von einer qualifizierten Elektrofachkraft erfolgen. Diese benötigt spezifische Kenntnisse der Normen und das richtige Messgerät. Eine Eigenprüfung hat keine rechtliche Gültigkeit gegenüber Versicherern oder Behörden.
Was kostet eine Elektroprüfung nach Sanierung?
Die Kosten variieren je nach Größe der Anlage und Aufwand. Eine einfache Prüfung einer Wohnung kann bei 150-300 Euro liegen, während große Gewerbeobjekte mehrere Tausend Euro kosten können. Lassen Sie sich vorab ein Festpreisangebot geben, das auch die Erstellung des Protokolls beinhaltet.
Ist das Messprotokoll auch für den Verkauf des Hauses wichtig?
Absolut. Käufer prüfen zunehmend den Zustand der Haustechnik. Ein aktuelles, sauberes Messprotokoll steigert das Vertrauen und den Wert Ihrer Immobilie, da es beweist, dass die Elektroanlage sicher und normgerecht ist.
Was passiert, wenn die Prüfung fehlschlägt?
Dann darf die Anlage nicht in Betrieb genommen werden. Die Elektrofachkraft muss die Mängel beheben und anschließend eine Nachprüfung durchführen. Erst wenn alle Werte in Ordnung sind, wird das finale Protokoll erstellt.
